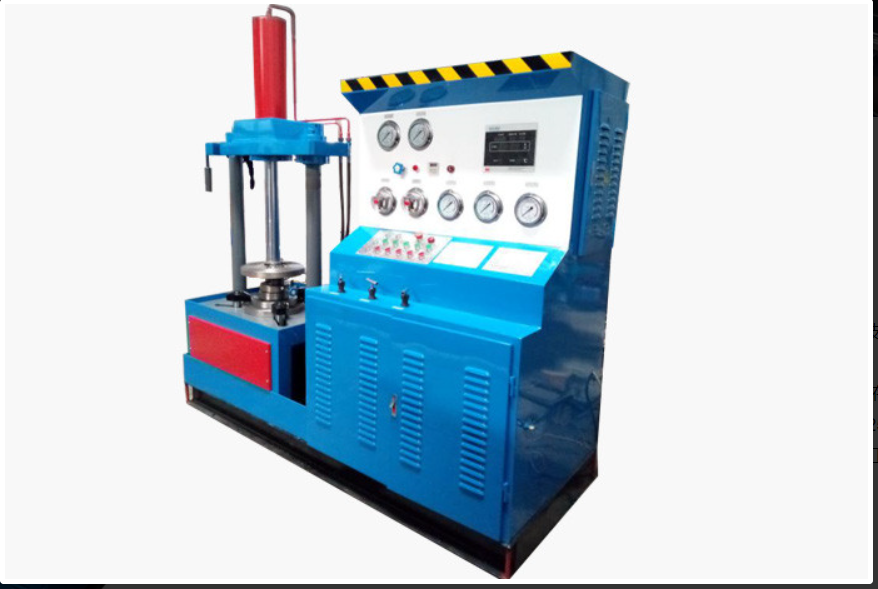

佛山康百智機械公司的YFJ-L250 型 閥門液壓測試臺是我公司多年生產閥門檢測設備技術的基礎上嚴格按照 ISO9001 質量 管理體系進行管理生產。產品符合 GB/T13927-2008《通用閥門壓力試驗》、GB/T26480-2011《閥門的試 驗與檢測》和 API 598 美標等有關標準。 測試臺集液壓、機械、電器及介質貯存循環組合于一體,具有結構合理、功能完善、性能穩定、自 動化程度高等優點,廣泛應用于公稱通徑 DN15—250mm 的直通法蘭式閥門的高、中、低壓密封和強度等 性能的試驗,是閥門制造、石油石化、天然氣、給排水工程、電站電廠、閥門維修站等行業單位最理想的 閥門試驗檢測設備。
1、YFJ-L250 型 液壓閥門測試臺由液壓系統、電器控制系統、高低壓水泵供壓裝置系統、油壓、水氣壓 儀表系統、控制閥門系統、夾緊工作臺系統、頂壓油缸系統和液壓介質儲存循環水箱組成,測試過程與結 果,符合有關規定和要求。
2、測試臺下向工作臺采用閥門法蘭端面密封使用抱爪直接夾緊閥門法蘭背面壓緊,夾緊機構由夾爪的夾 緊油缸直接驅動來工作,徑向移動由油缸和杠桿組成,實現各夾爪徑向同步移動,對測試閥門無外力影響, 測試臺上頂壓油缸可上下軸向移動,不受測試閥門結構長度限制,頂壓油缸橫架具有手推旋轉 90 度功能 便于閥門裝卸。高壓水泵由 4-7bar 氣壓系統作動力,經過電器控制換向閥自動換向,使高壓水缸(泵)自 動往復運動工作,利用吸水單向閥和出水單向閥互換不斷向被試閥門供壓,達到被試閥門所需壓力要求。 適用于直通式:法蘭、焊接、螺紋和承插等閥門的密封和強度性能試驗。
3、工作過程:根據閥門的公稱通徑和壓力調整油缸壓緊壓力(參照壓力對照表)——壓緊工件——打開 低水泵快速注水——打開高壓水泵(可設定壓力)——保壓計時——手動卸壓、復位。
4、設壓緊油缸自鎖功能:當測試閥門腔內有壓力時,壓緊油缸不能松開。防止操作失誤時起保護作用。
5、需方自備 46#抗磨液壓油,電纜線,8bar 氣源,30MPa 氣源需方自備。
6、特別提醒:高壓氣體測試非常危險,現場安全措施需方自備
主要技術參數:
1. 測試閥門類型:直通法蘭式或焊接式球閥,閘閥,截止閥,安全閥。
2. 裝夾方式:上面采用頂壓油缸,下面采用夾爪夾緊機構。
3. 閥門與盲板密封方式:端面 O 型圈密封法蘭式閥門能觀察泄露位置。
4. 試壓介質:水或 4-7bar 低壓氣(空氣或氮氣)。
5. 完成試驗項目:1.5 倍公稱壓力殼體試驗,1.1 倍公稱壓力高壓液體密封試驗;4-7bar 低壓氣密試驗。
6. 測試范圍:DN15-250,祥見試壓范圍表。
7. 測試閥門結構長度:170-521mm。 8. 測試閥門法蘭直徑:? 95-405mm。
9. 測試閥門法蘭厚度:16-42mm
10. 密封盤間距:150-620mm;
11. 立柱橫向間距:560mm;
12. 頂壓油缸:?120mm×1 只
13. 夾緊油缸:?80mm×3 只
14. 最大夾緊力:30 噸
